Новые версии насосов SOGEVAC для работы в печах азотирования

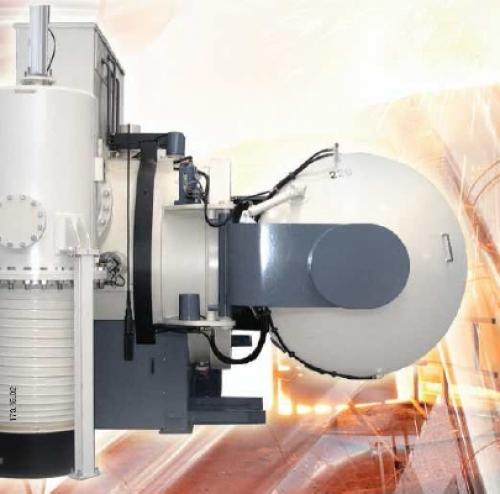

Вакуумные печи для термообработки - одно из наиболее распространенных промышленных применений для одноступенчатых маслозаполненых вакуумных насосов SOGEVAC. Компания Leybold GmbH уделяет большое внимание работе как с производителями вакуумных печей, так и с конечными пользователями, поэтому ведется постоянная работа по анализу работы вакуумных насосов в конкретных применениях для последующего изменения конструкции вакуумных насосов.
Ниже вкратце будет рассказано, как в результате опыта применения и анализа реальных образцов удалось ввести в серийное производство новые версии, казалось бы уже неизменных моделей, вакуумного оборудования.

Для неспециалистов термообработки процесс азотирования можно описать так:

• Довольно распространенный процесс термообработки, в котором происходит насыщение поверхностного слоя металла азотом, с целью увеличения поверхностной прочности;
• Данному методу термообработки подвергаются различные детали машин общего машиностроения, шестерни и зубчатые колеса, некоторые инструменты с целью увеличения коррозионной стойкости и поверхностной твердости;
• В ходе процесса атомарный азот образуется из-за реакции каталитического распада аммония NH3, которая происходит непосредственно при соприкосновении с горячей поверхностью изделия. 2*NH3 -> 2N+3*H2;
• Температурный диапазон процесса: 500 — 550оС;
• Основной вредный фактор с точки зрения средств откачки — наличие в откачиваемой среде больших концентраций агрессивных и взрывоопасных газов (NH3 и H2);
• В похожем процессе нитроцементации подается в дополнение к NH3 подается науглероженный газ. В результате образуется такие побочные продукты как сажа и смола.

В принципе, если говорить о вакуумном оборудовании для реализации данного процесса, у большинства производителей не возникает никаких вопросов и обычно предлагаются стандартные версии оборудования.
Специалисты Leybold GmbH провели анализ неполадок в вакуумных насосах SOGEVAC (маслозаполненные одноступенчатые пластинчато роторные вакуумные насосы) установленных в вакуумных печах цементации и обнаружили следующие факторы по сравнению с насосами из подобных применений без избытка аммония:

• Ускоренный износ витонового манжетного уплотнения;
• Коррозия внутри металлических трубок контура циркуляции масла;
• Сокращение срока работы масла до потери основных свойств.

Конструктивные изменения от Leybold GmbH (Германия):

• Вместо витонового манжетного уплотнения устанавливается манжета из PTFE (Политетрафторэтилен или торговое название тефлон);
• Защитная сетчатая вставка из PTFE перед манжетой действует как фильтр масла, не позволяя попадать грязи в уплотнение;
• В качестве материала уплотнений вместе Витона (FKM/FPM) используется NBR(синтетический каучук).

В результате Leybold GmbH (Германия) предлагает следующие новые версии насосов SOGEVAC:

Преимущества эксплуатации:

• недорогое стандартизованное решение для удовлетворения требованиям процесса;
• простой мониторинг температуры;
• нет дополнительных операций при проведении обслуживания и ремонта.
